Annahme einer starken Chassisstruktur, die dem T-1000-Design folgt

Die Frontplatte ist eine starre Kastenstruktur mit einer 10 mm dicken geneigten Aluminiumplatte, einem 1,2 mm dicken Kupferplattierungs-Chassis und einer 1,6 mm dicken Kupferplattierungsabdeckung. Für die Montage werden nicht magnetische Edelstahlschrauben verwendet, um die Steifigkeit zu gewährleisten und magnetische Verzerrungen zu reduzieren.

Außerdem schwimmt der Transformator selbst mit einem hochdämpfenden Gummimaterial auf der Haupteinheit und verhindert die Übertragung externer Vibrationen.

Auch elektrisch gesehen kann durch Anbringen eines magnetischen Abschirmungsmaterials in der Nähe des Transformators eine Reduzierung von externem Induktionsbrummen und magnetischen Verzerrungen erreicht werden.

Der Eingangsteil, der eine phonosymmetrische Übertragung unterstützt

Bei der Stromerzeugung durch eine Patronenspule wird im Wesentlichen ein ausgeglichener Betrieb durchgeführt. Die Übertragung dieses Signals mit einer unsymmetrischen Verbindung führt nicht nur dazu, dass der Wert eines symmetrischen Typs verloren geht, sondern auch die Klangqualität wird direkt durch externe Geräusche beeinflusst.

Die Grundlage der Kabelverbindungen bei Verwendung eines symmetrischen Phonokabels aufgrund eines 2-adrigen Schirmkabels ist in Abb. 1 dargestellt. Das Signal wird von der Patronenspule über die Gegentakt-Symmetrierschaltung zur Transformatorspule übertragen und die Abschirmung-Erde bedeckt sie, wodurch die durch externes Rauschen verursachten Effekte blockiert werden können.

Zusätzlich wird auf der Kartuschenseite eine vollsymmetrische Verbindung (Pin Nr. 2 heiß) aufgebaut, da die Mitte des Eingangsteils des Transformators mit dem Signal GND des Ausgangsteils verbunden ist.

Eine allgemeine Struktur zum Anschließen eines Aufwärtstransformators für einen MC-Tonabnehmer an ein unsymmetrisches Phonokabel ist in Abb. 2 dargestellt. Am unsymmetrischen Anschluss | bestehend aus der Signalleitung und der äußeren Abschirmung, ist die Schirmseite den äußeren Störungen ausgesetzt.

Daher wird es nicht nur leicht durch Rauschen beeinträchtigt, sondern die Signalleitung wird auch von den negativen Effekten befallen.

MC-Aufwärtstransformator durch eine von uns entwickelte spezielle geteilte Wicklungsstruktur.

Wir haben unsere ursprüngliche geteilte Wickeldrahtstruktur übernommen. Durch das Wickeln eines verlustarmen ultradicken Kupferdrahts um einen großen EI-Kern aus einem 0,2 mm dicken 78 % Permalloy-Material haben wir eine hervorragende Frequenz- und Phasencharakteristik bei einem breiten Band erzielt. Dadurch werden hervorragende Eigenschaften von ausgezeichneter Linearität für niedrige Frequenzen und hocheffiziente Verstärkung erreicht, die Phasenverzerrungen im hörbaren Bandbereich reduzieren und einen fadenförmigen räumlichen Ausdruck und eine klarere Klangbildlokalisierung bewirken, die Vitalität über den gesamten Bereich füllen können.

Übernahme von Teilen mit hoher Klangqualität

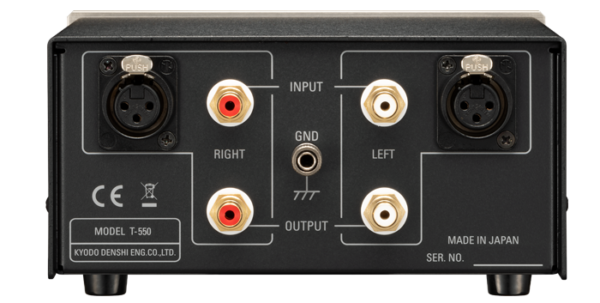

Wir haben geschnitzte vergoldete Anschlüsse für die Eingangs-/Ausgangsanschlüsse übernommen.

Vorsicht

• XLR oder Cinch, nur einer kann für den Eingang verwendet werden. Wenn zwei gleichzeitig verwendet werden, kann dies die Ursache für die Erzeugung von Geräuschen sein.
• Dieses Gerät ist durch eine 2-adrige abgeschirmte Leitung für eine symmetrische Verbindung ausgelegt.
